04 mar 2020, 17:11

Ik ben klaar met kapotte gloeilampjes :doh:

Afbeelding

Printje is anders dan schema  , dus opletten :ugeek:

Afbeelding

Proto op vlooien printje :whistle:

Afbeelding

en bestellen maar en wachten

Afbeelding
Gebruikersavatar
ChromeMaximaII
Donateur
Berichten: 2601
Lid geworden op: 09 aug 2014, 21:02

04 mar 2020, 18:28

bramjacobse schreef:
04 mar 2020, 17:11
Printje is anders dan schema  , dus opletten :ugeek:
Lèmpkes verwisseld!

Nieuw printje, altijd een mooie oplossing.
Gebruikersavatar
bramjacobse
Donateur
Berichten: 1775
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

04 mar 2020, 18:41

ChromeMaximaII schreef:
04 mar 2020, 18:28
Nieuw printje, altijd een mooie oplossing.
3 printjes voor nog geen 2 dollar inclusief verzenden :whistle:
Turquoise (PLAY) en Oranje (Pauze) ledjes en twee weerstanden erop en gaan.

Gr Bram
Gebruikersavatar
Hoewie Loewie
Donateur
Berichten: 8976
Lid geworden op: 10 okt 2014, 14:12
Locatie: Veghel
Contacteer:

04 mar 2020, 18:41

Laat voorop stellen dat ik een newbie ben als het gaat over het lezen van schema's en printjes maar waarom zitten er twee diodes achter elkaar? Een zou toch voldoende moeten zijn. :think:

En zo ik zie, zijn de diodes op de nieuwe print komen te vervallen omdat ledlampjes van zichzelf al diodes zijn. :D
Erres SX5685 SX6290 SX6393 SX6194 SR3390 - Aristona AR8530 SG1408 CD1202 - Philips GF403 AG2230 GA160 GA202 GA212 RH423 RH426 RH532MFB CD104 CD303 CD950 N2221 en veul Superscope. :D www.superscopeaudio.nl
airmax78
Berichten: 163
Lid geworden op: 09 dec 2015, 21:02

04 mar 2020, 19:05

de bedoeling van de twee diodes in serie is, een hogere spanningsafval te bereiken: een enkele diode haalt de spannig ca. 0.6 volt omlaag, twee achter elkaar zodanig 1.2 volt.
Gebruikersavatar
Hoewie Loewie
Donateur
Berichten: 8976
Lid geworden op: 10 okt 2014, 14:12
Locatie: Veghel
Contacteer:

04 mar 2020, 19:10

Ah, kijk. Weer wat geleerd. :shifty:
Erres SX5685 SX6290 SX6393 SX6194 SR3390 - Aristona AR8530 SG1408 CD1202 - Philips GF403 AG2230 GA160 GA202 GA212 RH423 RH426 RH532MFB CD104 CD303 CD950 N2221 en veul Superscope. :D www.superscopeaudio.nl
Gebruikersavatar
bramjacobse
Donateur
Berichten: 1775
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

04 mar 2020, 19:14

Het lampje met de diodes in serie zal iets minder fel branden en langer mee gaan.
Gebruikersavatar
Will
Berichten: 4187
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

05 mar 2020, 07:15

In Philips apparaten zie je daar verschillende varianten van: diodes, zenerdiodes of weerstanden. Allemaal bedoeld om de lampjes wat zwakker te laten branden.
(Eigenlijk om de lampjes wat langer mee te laten gaan :twisted: )
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
bramjacobse
Donateur
Berichten: 1775
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

18 mar 2020, 07:53

:whistle:

Afbeelding
Gebruikersavatar
bramjacobse
Donateur
Berichten: 1775
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

22 mar 2020, 15:52

5mm ledjes

Afbeelding

Juiste weerstanden bepalen voor de juiste helderheid

Afbeelding

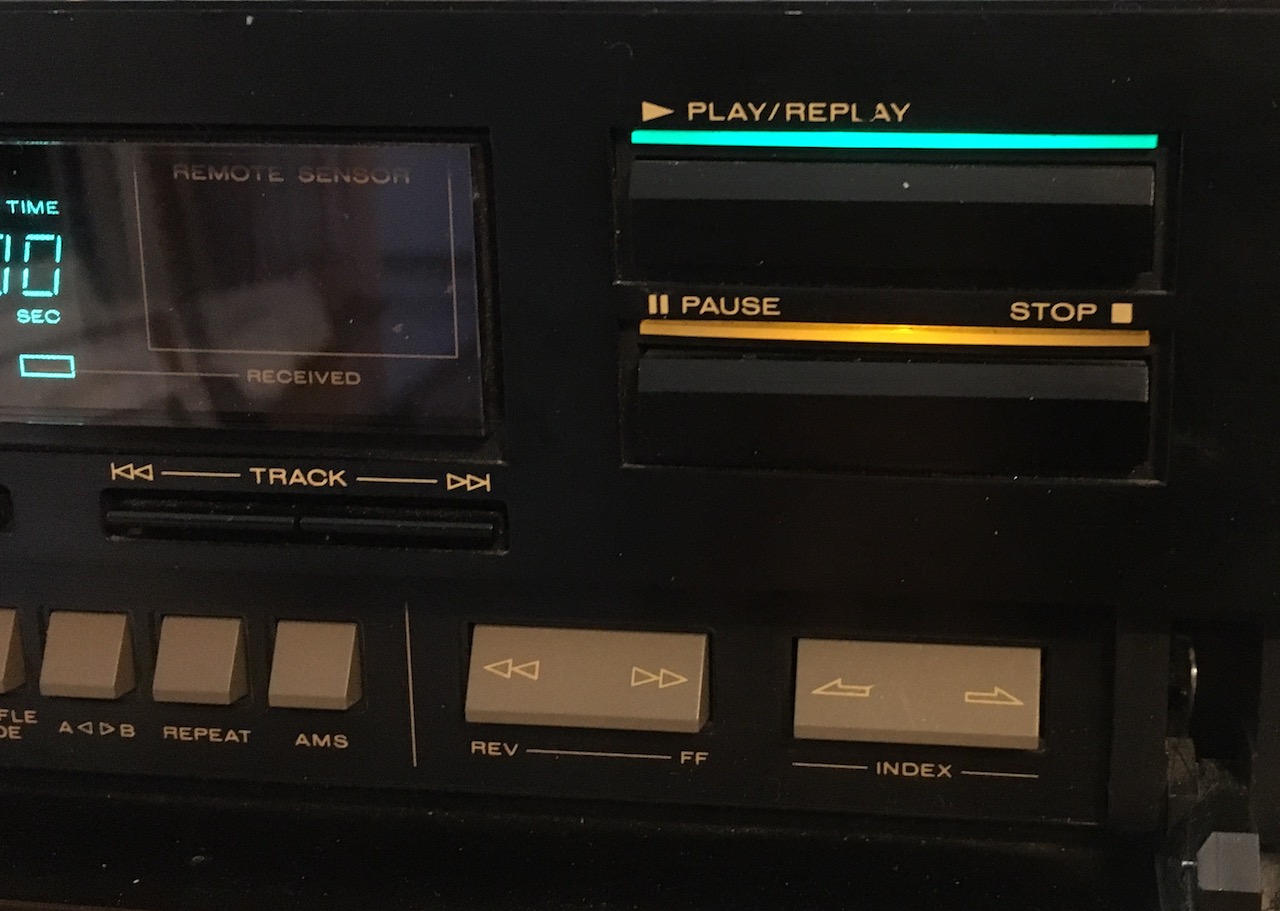

Ik zeg niks meer aan doen :dance:

Afbeelding
Forsyth
Berichten: 1156
Lid geworden op: 27 apr 2015, 09:42
Locatie: Oost brabant

22 mar 2020, 16:04

Ziet er goed uit :clap:
GA212, FA960, FT980, CD960, Sansui SC5330, Translator reflexion
Gebruikersavatar
nijhuisr
Berichten: 1614
Lid geworden op: 16 jan 2012, 00:40
Locatie: Alkmaar

22 mar 2020, 19:48

Geinig hoor.
Denon pre-amp DAP2500A 2xDenon 720A CD60 SL1200mkII
MFB 4x541 4x532 4x544 2x587 2x585 2x545 2xF9638 F9414
Zelfbouw A20 box uit het groene 1971 boekje met AD1256 W8
Zelfbouw box 4 weg met de 12100
MGf
Donateur
Berichten: 786
Lid geworden op: 24 jan 2016, 10:33
Locatie: Regio Arnhem

22 mar 2020, 19:57

Nice! :clap:
~ Mark ~
esgigt
Berichten: 3910
Lid geworden op: 22 feb 2013, 15:13
Locatie: ergens in Zuid-holland

22 mar 2020, 20:50

Dat ziet er héél erg keurig uit, Bram!
CD880, FT880, RH544, PM2519, BX510A, 22RH720, GA312 (Aristona) ;)
mae
Donateur
Berichten: 4812
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

23 mar 2020, 01:13

Ziet er leuk uit, maar moet hij nog niet net iets helderder en/of een bredere afstraalhoek hebben? De verlichting komt op de foto niet helemaal egaal over.
