Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 02 dec 2019, 17:31
door Will
ChromeMaximaII schreef:
01 dec 2019, 23:46
Scherp gezien Will.. :clap:

Maar dan hoop ik niet dat die knol aldaar voor dat doel is ingezet, of is het een mica condensator?
Ja en bij nader inzien vraag ik me af waarom je een lagere slew rate wil, want hoe groter de C hoe langzamer de opamp :think:
Denk je daar wat mee te filteren...

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 02 dec 2019, 18:54
door ChromeMaximaII
Niet alleen de slew rate, maar daarmee ook de compensatie. En laat een 5534 (in tegenstelling tot de dubbele uitvoering 5532) nou niet unity-gain stabiel zijn... Maar ik denk dat ze dat bij Marantz echt wel netjes hebben uitgezocht.

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 02 dec 2019, 20:32
door bramjacobse
Voorzichtig begonnen met het weghalen van wat modificatie's

Afbeelding

Lijmresten en flux en andere zooi , bij AD711 opamp ,
Let op , geen spoortjes aan pootje 5 & 8 , dus geen comp. c'tje in originele cd94 met NE5534.

Afbeelding

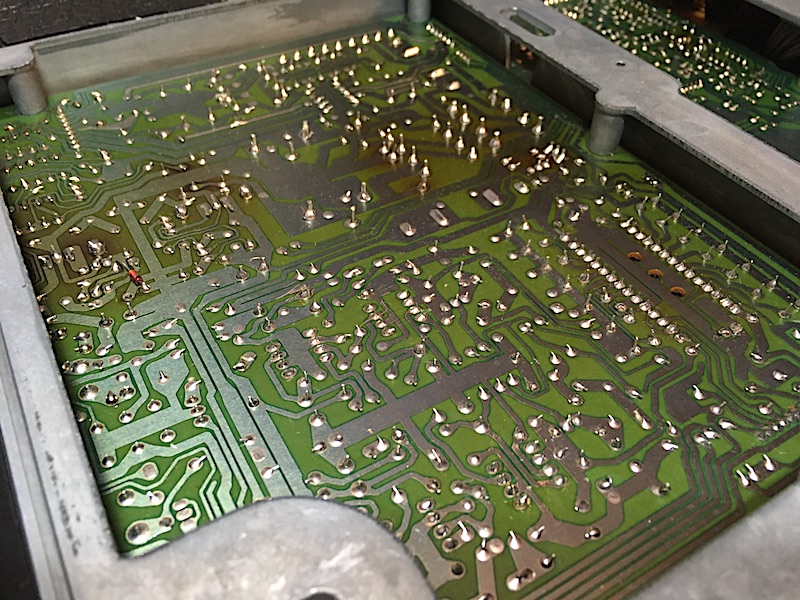

Schoonmaak rondje 1

Afbeelding

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 02 dec 2019, 20:42
door bramjacobse

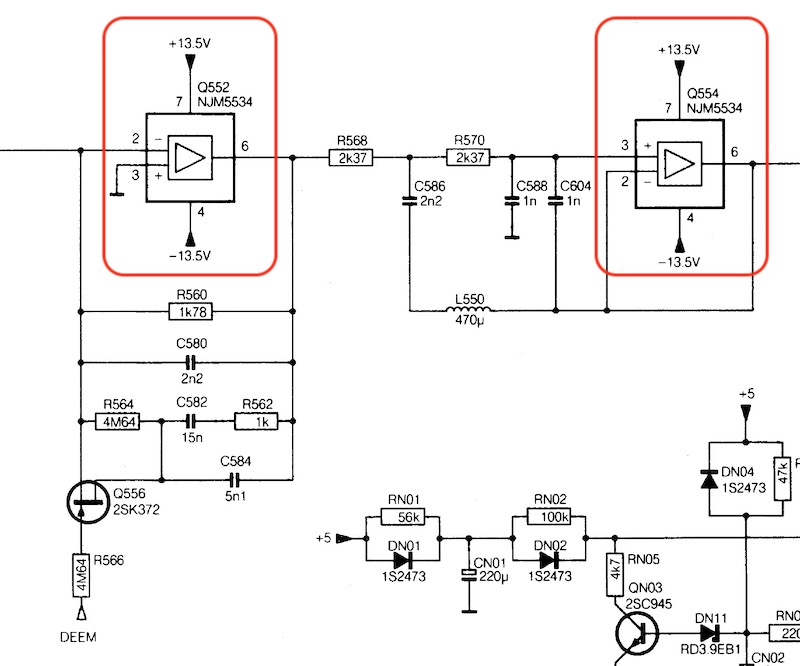

Het C't over pin 5 & 8 komt in de orgineel service manual niet voor

Afbeelding

Zijn broer de CD 960 heeft hem ook niet

Afbeelding

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 02 dec 2019, 21:46
door ChromeMaximaII
bramjacobse schreef:
02 dec 2019, 20:42
Het C't over pin 5 & 8 komt in de orgineel service manual niet voor
Zijn broer de CD 960 heeft hem ook niet
Zaten die c'tjes alleen bij Q554 en 555 erbij geprut, of toch bij ze allemaal?

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 03 dec 2019, 07:22
door bramjacobse
Hoi Duncan,

Nee, alleen bij de Q552 en Q553, vastgezet met dezelfde smelt-lijm als de rest van de modificaties

Gr Bram

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 03 dec 2019, 12:33
door bramjacobse
De SAA7220p/a vervangen door een SAA7220p/b.

Afbeelding

Print met SAA en decoder netje opnieuw gesoldeerd

Afbeelding

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 03 dec 2019, 16:47
door bramjacobse
Slechte 33 uF-jes op het loopwerk printje

Afbeelding

Opnieuw solderen en schoonmaken maar weer

Afbeelding

De servoprint.

Afbeelding

Servo subprintje

Afbeelding

Even testen na vervangen elco's

Afbeelding

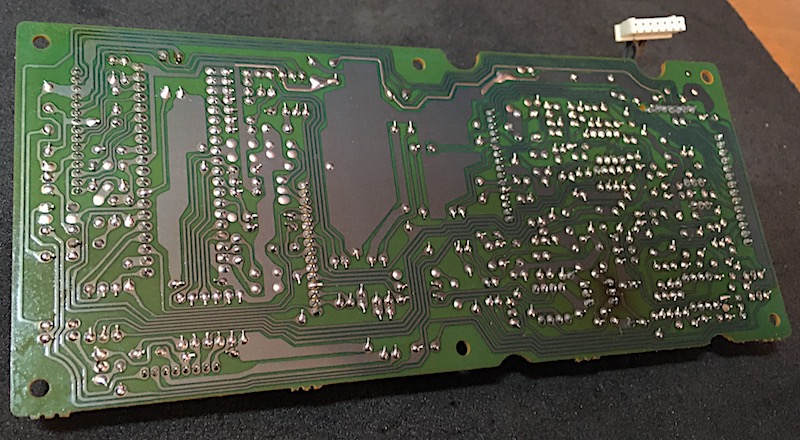

Ook hier weer veel slecht en gebarsten solderingen, wat een monniken werk ,weer netjes schoon en vers tin

Afbeelding

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 03 dec 2019, 17:30
door ChromeMaximaII
bramjacobse schreef:
03 dec 2019, 07:22
Hoi Duncan,

Nee, alleen bij de Q552 en Q553, vastgezet met dezelfde smelt-lijm als de rest van de modificaties

Gr Bram
Echt alchemie dus. :mrgreen:
Misschien heeft voor de AD711 eerst nog wat anders als 'upgrade' daar gezeten en was zo'n opamp wellicht te goed op die plek. ;)

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 03 dec 2019, 21:34
door bramjacobse

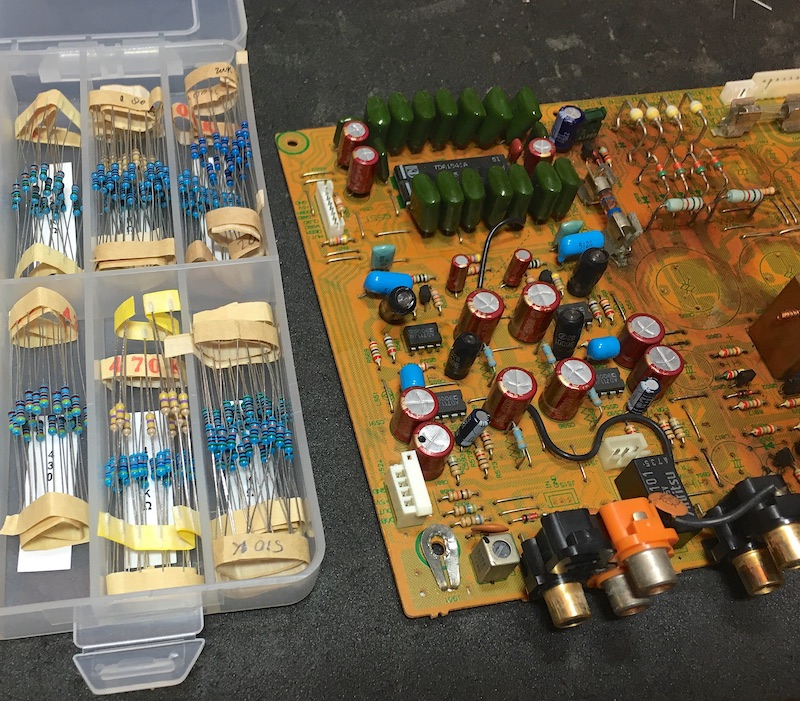

De Voeding en DAC print ook maar aanpakken :shifty:

Afbeelding

Lijm resten  en aangevreten komponenten

Afbeelding

Meer

Afbeelding

Schoonmaken rondje 2

Afbeelding

't is weer meer werk dan ik dacht... :roll:

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 03 dec 2019, 22:02
door Ube
Waar maak je het mee schoon, Bram?

Wederom een mooi project!

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 04 dec 2019, 08:10
door bramjacobse
De lijm was zo hard en verweerd , dat het met een krabbertje redelijk makelijk los kwam.
verder beetje poetsen met isopropyl alcohol en harde antistatische borstel.

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 04 dec 2019, 10:41
door Ube
bramjacobse schreef:
04 dec 2019, 08:10
De lijm was zo hard en verweerd , dat het met een krabbertje redelijk makelijk los kwam.
verder beetje poetsen met isopropyl alcohol en harde antistatische borstel.
Dank :)

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 04 dec 2019, 21:28
door bramjacobse
Oei oei oei , :think:

Wat is de equivalent van de 2sa1175...? en BC...?
edit : een BC 556 ?

Afbeelding


Afbeelding

Afbeelding

Re: Marantz CD94 met Siltech Upgrade.

Geplaatst: 04 dec 2019, 22:26
door ChromeMaximaII
bramjacobse schreef:
04 dec 2019, 21:28
Wat is de equivalent van de 2sa1175...? en BC...?
edit : een BC 556 ?
Gaat prima, waarschijnlijk een BC557 ook. Pootjes zitten wel in andere volgorde. Op welke plek zit deze ?
