Wat is het verhaal van de Philips CD880J?

Digitale schijfjes en analoge MFB boxen gaan ontzettend goed samen... Alles over CD spelers, DAC's en loopwerken hier!

Moderator: Moderators

JP2011
Berichten: 391
Lid geworden op: 21 sep 2011, 07:36

08 sep 2015, 20:37

Laatst gewijzigd door JP2011 op 09 sep 2015, 08:17, 1 keer totaal gewijzigd.
Harrie
Berichten: 9432
Lid geworden op: 25 dec 2011, 11:24
Locatie: Geldersche Achterhoek
Contacteer:

08 sep 2015, 22:44

vreemd:

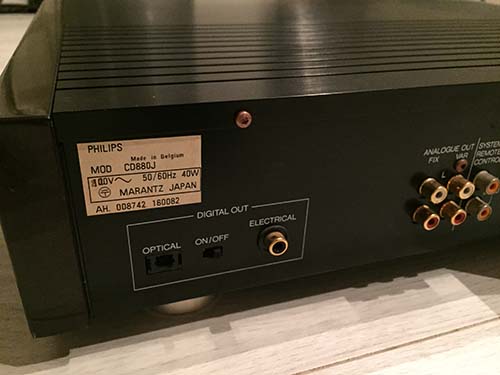

Made in Belgium versus Marantz Japan, dus ik vermoed dat 'ie afgebouwd is in Japan ( J ).
F7215,AH103,AH109+209+309,AH305,AH306,N5431,N2554,N5846,N7300,EW5506,N6330,22AH109,
CD104,CD204,RH831,RH732,RH720,AH794,VR2340,VR600,CD670,CD582,CDR760,CD930,CD100,
DCC951,DCC900,CDi210,VLP720, 2xAH489, 2xJBLG7, 4xAH492H, 2xMFB 587, 4xMFB544, 4xMFB541
mae
Berichten: 4591
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

08 sep 2015, 23:09

De T met streepje en rondje geeft volgens mij een markering aan die verplicht is op apparatuur die op de Japanse markt werd verkocht (zoiets als een FTZ-nummer op apparaten voor Duitsland en een Ministero PT markering op apparaten voor Italia) en geeft bij mijn weten alleen de administratief verantwoordelijke aan. Er hoeft geen productiehandeling bij dat bedrijf te hebben plaatsgevonden.

Aangezien alle CD880J die ik tot nu toe gezien heb, wel degelijk bestemd waren voor Japan, lijkt me plausibel dat de J wel voor Japan kan staan.

Maar nu wel iets dat voor meer zoekwerk gaat zorgen... Dit exemplaar is al in 1987 gebouwd, terwijl ik voorheen een productiebegin in de loop van 1988 vermoedde. De vage theorie die ik zonder enige ondersteunde redenatie ken, namelijk dat J voor Jubileum zou staan, kan ik nu niet meer ontkrachten. Immers is 1987 wel precies 5 jaar na de marktintroductie van de CD-speler.

We hebben nu dus weer 2 plausibele theoriën en wat verder ter tafel komt.

Concreet:
- Kent iemand martijn'79 op mfbfreaks.nl toevallig? Ik heb hem de jubileum-theorie zien verkondigen dus misschien weet hij wat de redenatie daarachter was.

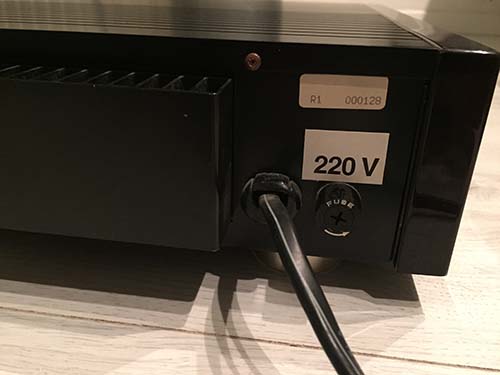

- Zitten er achterop meer stickers? Vooral kleine rechthoekige witte of gekleurde vind ik interessant.

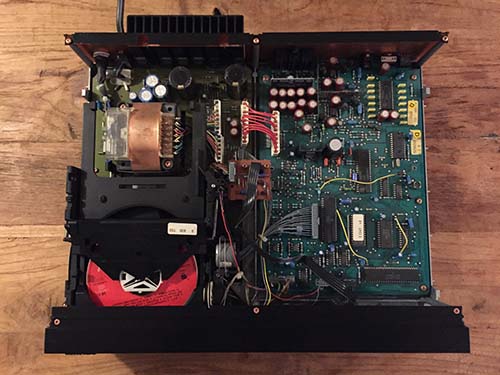

- Heb je een overzichtsfoto van de printplaat waar eventuele andere stickertjes dan het al grotendeels afgebeelde stickertje ook zichtbaar zijn?
yrraH
Berichten: 326
Lid geworden op: 12 aug 2015, 19:28

09 sep 2015, 06:57

Ik was altijd in de veronderstelling dat de CD880 uitgerust was met een TDA1541A-S1 (mede daarom de soms absurde vraagprijzen op marktplaats). Volgens de lijst van dutchaudioclassics.nl.

In dit getoonde exemplaar zit een standaard TDA1541A.
Ik zou me kunnen voorstellen (wilde gok) dat de CD880J uitvoering een iets mindere DAC heeft t.o.v. de CD880.
JP2011
Berichten: 391
Lid geworden op: 21 sep 2011, 07:36

09 sep 2015, 07:58

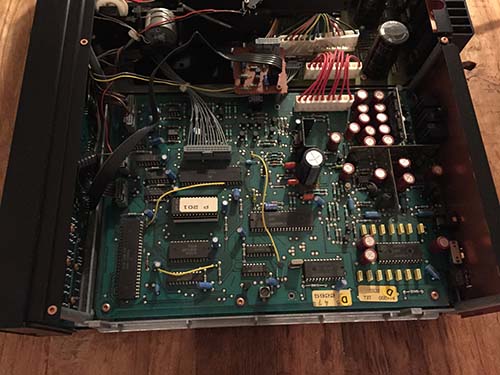

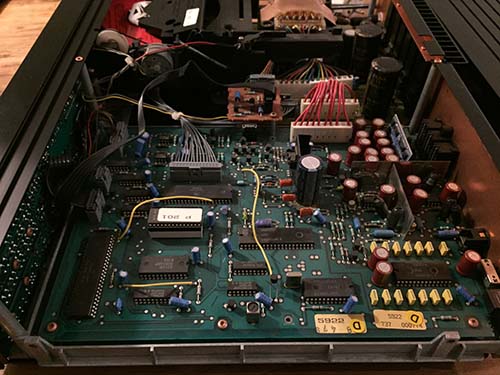

Het lijkt erop dat er 2 versies 880J spelers zijn. 1 versie heeft een TDA1541A S1 chip waarbij de 'gele draden' op de printplaat ontbreken. De andere versie heeft een standaard TDA1541A en heeft wel gele draden op de printplaat.

Hier een rijtje met 880J spelers (eigenlijk alleen Marantz spelers) die ik op t internet tegenkwam:

S1 chip zonder gele draden:
https://www.youtube.com/watch?v=iphvxrL0XUw
http://www.handheld.com.vn/threads/ban- ... an.182986/
http://www.echoloft.com/cgi-bin/buysell ... 1435122088

Standaard TDA1541A en gele draadjes op de printplaat:
http://www.ne.jp/asahi/sound.system/pra ... 0J_KD.html
http://forum.vegalab.ru/showthread.php?t=23370
JP2011
Berichten: 391
Lid geworden op: 21 sep 2011, 07:36

09 sep 2015, 08:17

Ik heb overigens de foto's in de openingspost verkleind en een linkje naar een groot formaat foto onder de kleine foto's gezet. :)
JP2011
Berichten: 391
Lid geworden op: 21 sep 2011, 07:36

09 sep 2015, 08:36

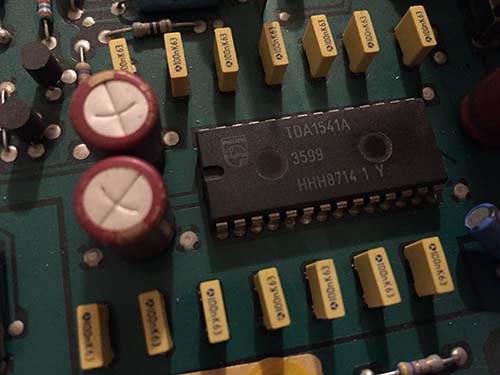

Wat betreft de TDA1541A 3599 HHH8714 1Y, op diyaudio vind ik deze reactie:
OK, I hope hope we are still discussing 1541A versions here. As I wrote in another post, I found an odd factory modified player based on a 882/880 combo. The 1541A is marked:
HHH 8714 1Y ... the only reference I could find find was an old post in this thread #21.

"As far as I know, the last developement of the TDA1541A was the TDA1541A version N3X which was never released. A pitty because it was the best one I have seen. Batch number was 7784 with week number 8714. The Philips logo was added about that time and the print style changed. I have TDA1541 with weeknumber 8631 without logo which is without any doubt a Philips part. The logo was added because of copyright issues. Also on the ic masks, a logo was added."

So, this one has the famous 8714 date code. Anything special? It does sound mighty fine (my only criterium). Picture of the chip here: http://people.cs.kuleuven.be/~christoph ... 2-8801.png
Note also the font of the chip marking is different from usual yet the board is 100% original Philips Hasselt - unchanged soldering.

Thanks - xtof
http://www.diyaudio.com/forums/digital- ... 1a-34.html
xtof
Berichten: 3
Lid geworden op: 09 sep 2015, 08:56

09 sep 2015, 09:35

Ik kom hier even langs op vraag van de originele poster.

Een 1541A HHH8714 is geen gewone 1541A maar de laatste versie (N3X mask) die
nooit in massaproductie is gegaan en (volgens Philips mensen die ik heb gesproken
of gemaild) de allerbeste, beter dan double crown. HHH duidt erop dat alles in
Nederland is gedaan in Nijmegen. Het is nog maar de derde HHH8714 die ik zie.
In 87 gebeurde al veel in het buitenland qua chipassemblage, de standaardchips
hadden geen HHH code maar bv HBH HSH enz.

Deze chips werden typisch gebruikt in "high-end" (ontwikkelings)apparaten
in Hasselt.
Al de HHH8714 zitten bij mijn weten in toestellen met "gele draadjes".

Het lijkt me dus dat deze 880J een laatste testvoorloper is van de
serieproductie Marantz of dat de eerste Marantz 880Js nog geen
Marantz logo vooraan hadden. Ik denk het tweede, want de
testspelers beginnen allemaal met AH 00 (jaar87) 99 99 00 (proefserie).
Hier is het nummer 008742 ().

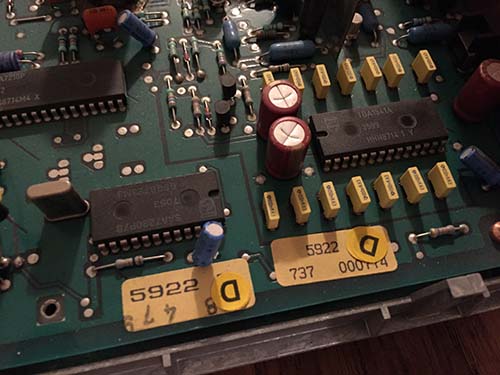

Dus uit het nummer blijkt dat het wel degelijk een seriemodel is, maar gele
sticker D op het PCB geeft aan dat dit bord voor een 4e maal (manueel) omgebouwd is
geweest voor een bepaalde wijziging. 5922 is de PCB versie.
737 Staat voor 1987 week 37 als PCB datum.
Het serienummer is niet leesbaar lijkt 774.

Heb eens rondgehoord maar niks gehoord over het "jubileum" model.

Dat is wat ik er nu van heb kunnen reconstrueren.

Xtof.
xtof
Berichten: 3
Lid geworden op: 09 sep 2015, 08:56

09 sep 2015, 10:15

Misschien nog toevoegen maar dat weten jullie wel al:

1541 code ABC 1234 (Y) staat voor
A: silicon processing facility B: assembly facility C: test facility
12 year
34 week
Een Y staat voor ontwikkelingschips (geen standaard chip mask gebruikt).
JP2011
Berichten: 391
Lid geworden op: 21 sep 2011, 07:36

09 sep 2015, 10:31

Interessant, dank voor je info, xtof!

Mbt de ABC chip codering, weet jij waar de S en B in HSH en HBH en de R in RSH voor staan?

Op catawiki stond een andere Philips CD880J te koop. Helaas is er geen mogelijkheid om in contact te treden met de verkoper.
Hij heeft het namelijk ook over een jubileum versie:
http://veiling.catawiki.nl/kavels/16390 ... nap-design

Denk je dat deze Philips CD880J modellen niet in de reguliere verkoop zijn gegaan?
xtof
Berichten: 3
Lid geworden op: 09 sep 2015, 08:56

09 sep 2015, 12:13

Ik denk dat het zo is

A
H Nijmegen
J Caen
R Hsinchu/TSMC

B
H Nijmegen
S Kaohsiung
B Hamburg

C:
Nijmegen

Maar het is maar een idee. Weet ook niet op er een officiele 880J Philips was, volgens mij niet.
rob040
Berichten: 519
Lid geworden op: 07 mei 2007, 12:24

09 sep 2015, 12:31

Tsjone, met deze speciale TDA1541A versie wordt deze bijzondere speler nog bijzonderder...
JP2011
Berichten: 391
Lid geworden op: 21 sep 2011, 07:36

09 sep 2015, 13:11

:)
Laatst gewijzigd door JP2011 op 08 dec 2015, 12:04, 1 keer totaal gewijzigd.
Gebruikersavatar
Remi
Berichten: 9958
Lid geworden op: 16 jun 2005, 20:04
Locatie: bij Arnhem

09 sep 2015, 19:51

erg leuke info allemaal! 8) thx
"Hoezo nu wel genoeg? D'r is toch nog plek!" jaja, waar dan? "Ha! d'r kan nog wat in de auto!"
JP2011
Berichten: 391
Lid geworden op: 21 sep 2011, 07:36

09 sep 2015, 21:03

Deze TDA1541 vond ik ook een aparte, zat in een prototype DC085 cdspeler voor in de auto:

Afbeelding
Laatst gewijzigd door JP2011 op 08 dec 2015, 12:05, 1 keer totaal gewijzigd.
