CD100

[bramjacobse]

"Wil je eens kijken naar deze CD100 ik heb hem voorzien van nieuwe Elco's en hij doet het niet, ook heb ik een MAB Vervangen door een D016 maar doet niks"

Na wat heen en weer mailen is de D016 vervangen door een D011 en nu komt er wat leven in de speler , maar niet werken.

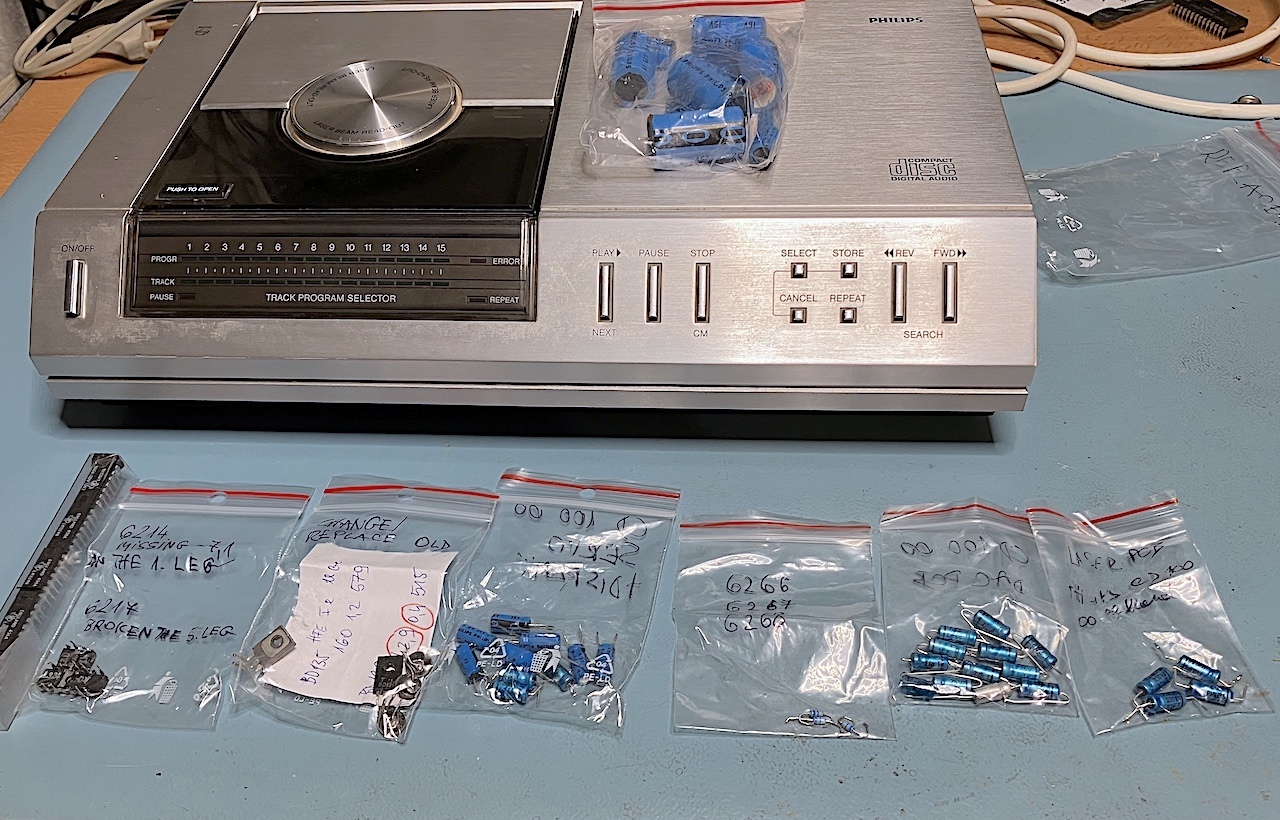

En nu staat de CD100 uit Hongarije hier



er is wel meer vervangen dan alleen elco's High-end Elna Carefine / Silmics ..
- Transistors
- IC's
- NTC/PTC
- Diodes

Even diep adem halen en.....

[Robertvs]

Even diep adem halen en.....

Ik bewonder je kennis en doorzettingsvermogen !

[bramjacobse]

Hopen dat de laser nog werkt...

[Harry]

+1, iemand anders maakt er een rommeltje van en jij mag het weer rechtbreien . Maar ook deze keer zal dat vast wel weer lukken!

[bramjacobse]

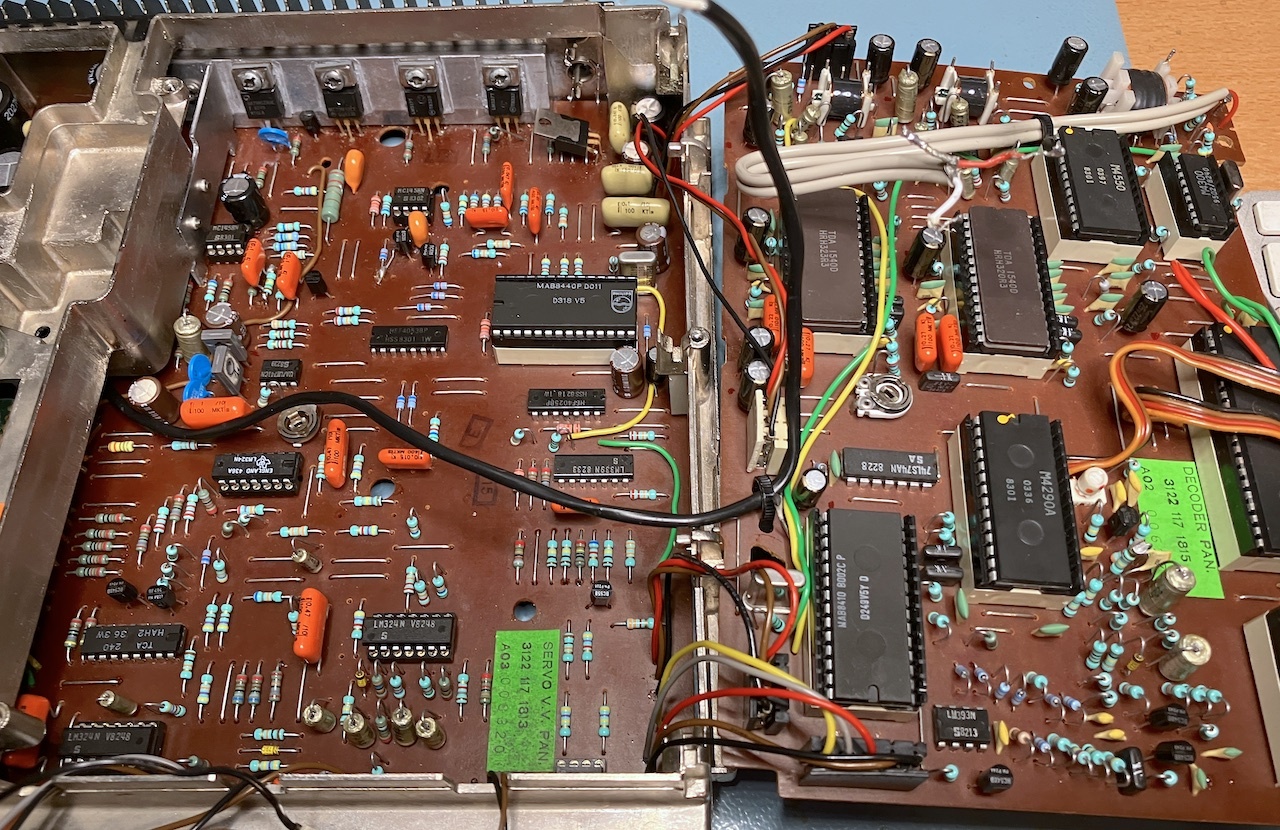

vroeg model



Hebben een werkende Laser en CPU's

[Will]

vroeg model

Ik mis de bedrijfsurenteller

[Harry]

Die zal er ook wel uitgehaald zijn, is geen HiEnd hé

[bramjacobse]

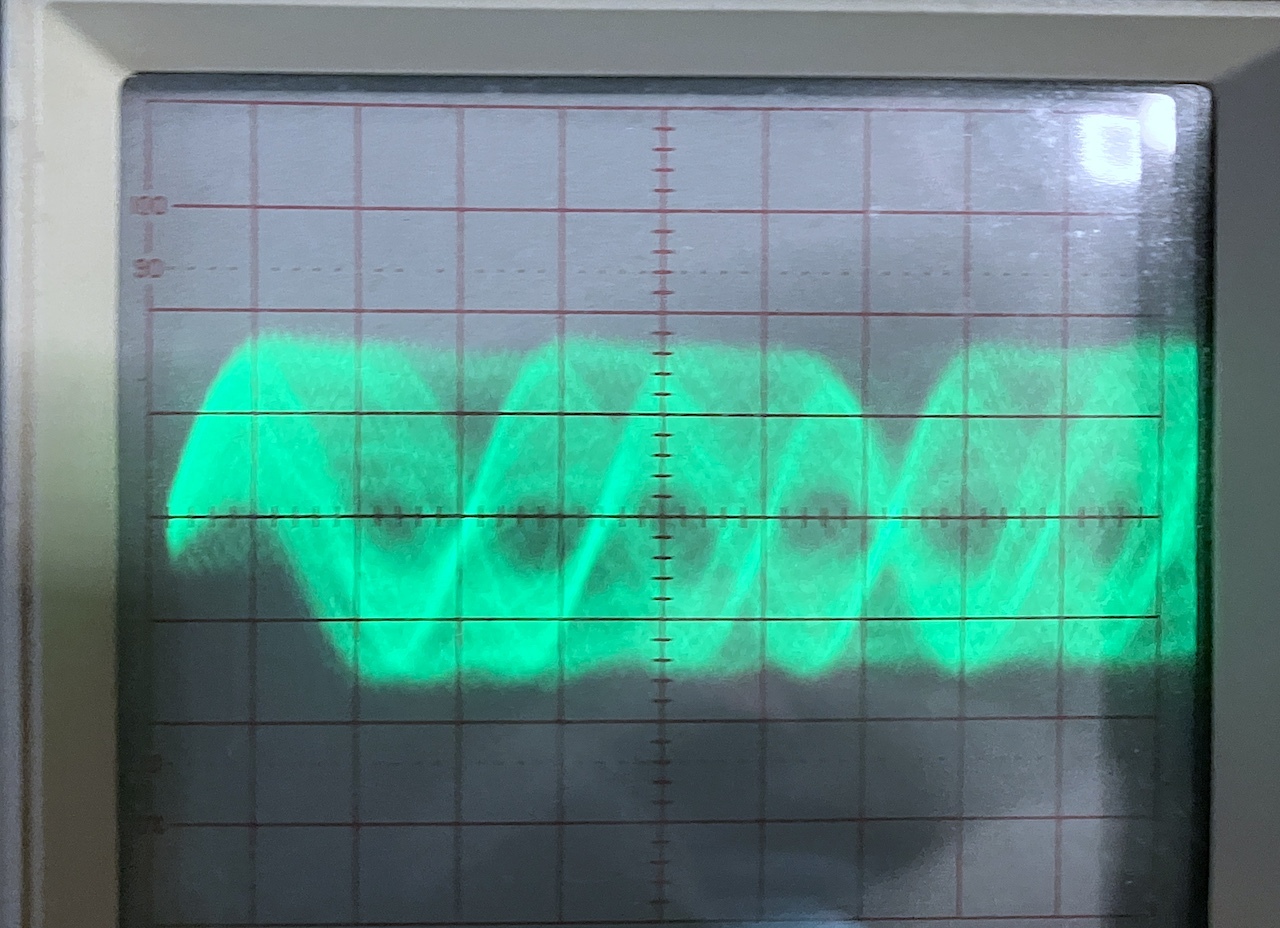

Hij speelt weer klikklak

Morgen maar eens opschrijven wat er mis was

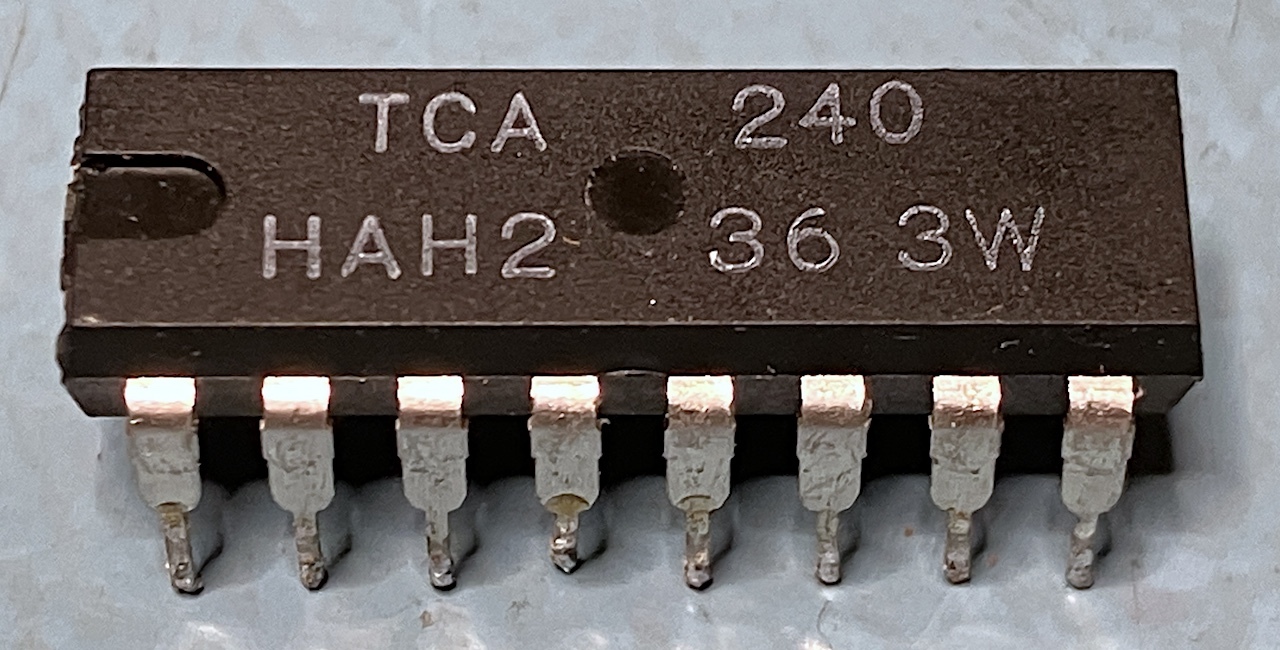

De boosdoener

[Regenpak]

Zo zie je maar weer. Meten=weten en gokken=dokken. Die heb ik niet verzonnen maar die hou ik erin. Wéér zo'n TCA240 overigens!

Tjerk

[mae]

Apart. Worden die zwaar belast of zijn daar rotte series van?

[bramjacobse]

Dit de eerste TCA240 die ik defect tegen kom en ik heb al heel wat speler in handen gehad

[Will]

Was die misschien ook vervangen door een high-end versie uit China?
Er komen heel wat fake IC’s op de markt.

[mae]

Het IC ziet er authentiek uit.

Wel vraag ik me (naar aanleiding van een vraag die me toevallig net gesteld is) af, voor welke fabriek de letter A in de combinatie HAH staat... Daar kwamen tussen 1981 en 1989 vrij veel relatief ouderwetse bipolaire IC's vandaan. Als iemand dat toevallig weet, hoor ik het graag.

(achtergrond, HAH staat voor: wafer met kale chips gemaakt in Nijmegen, afgemonteerd in "A", getest in Nijmegen - HAA komt ook wel voor, dan zijn ze ook getest in "A")

[bramjacobse]

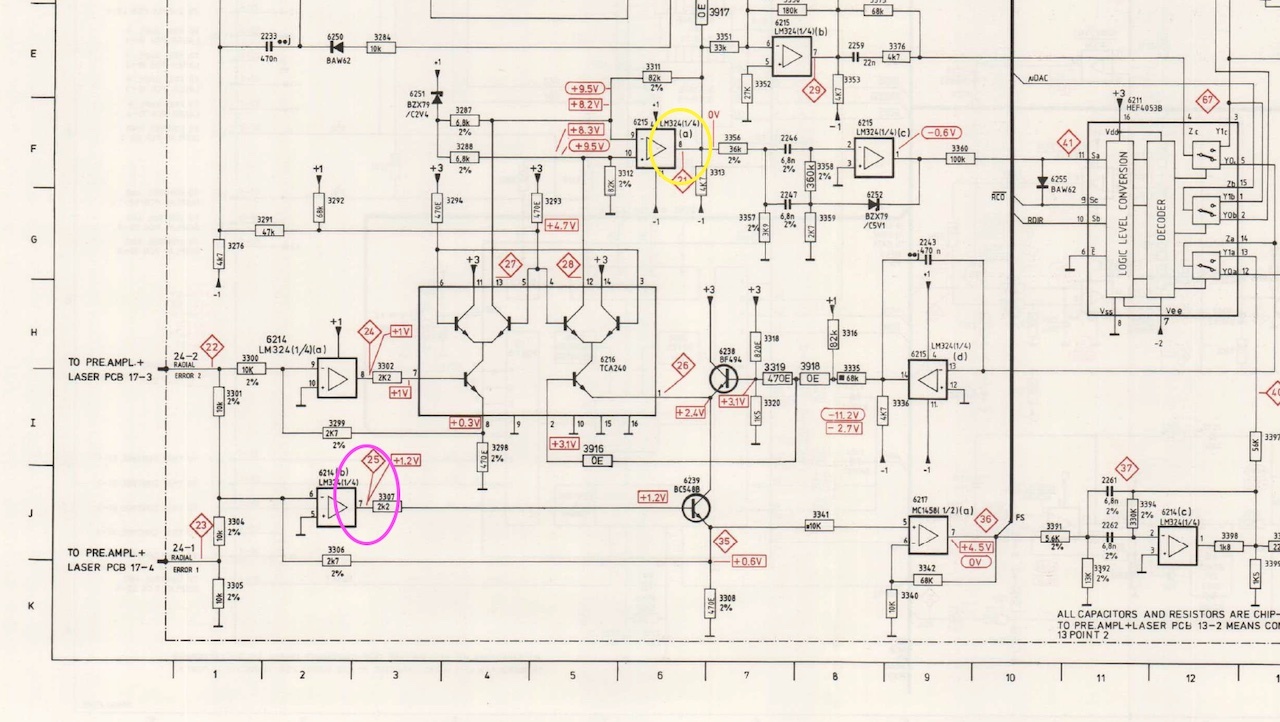

Nog even gemeten aan en rondom het circuitje met de TCA240, in een CD 104 , deze even voorzien van ic voetje
Speler in service mode A

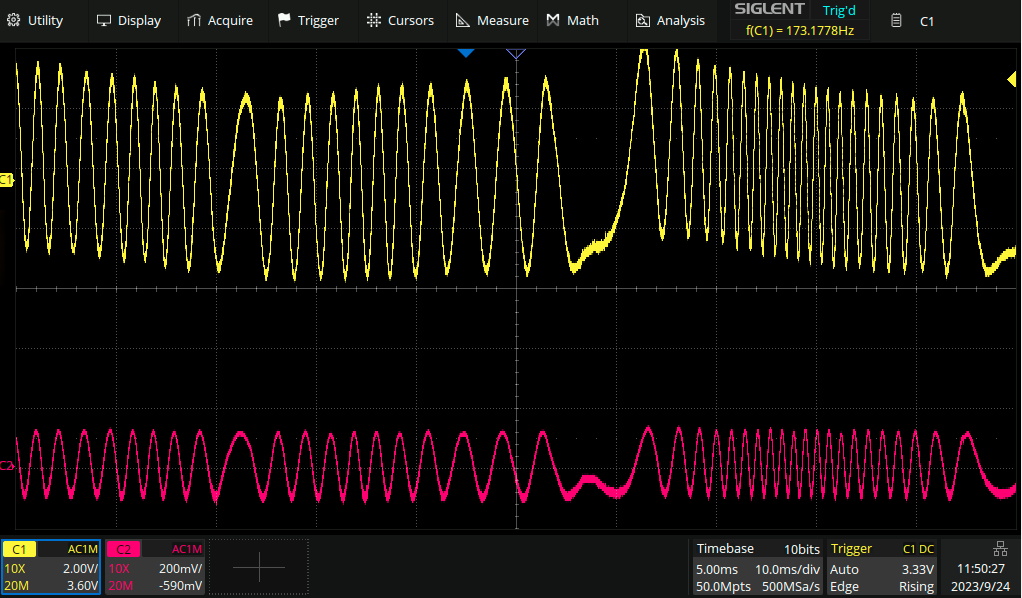

een werkende TCA240 gemeten op de LM324 Radial Error (RE)

To the radial error signal RE applies the formula:
RE = k.d. (i1 + i2 +i3 + i4) - k (i1 + i2).

k is controlled by the automatic gain control
d is controlled by the offset control

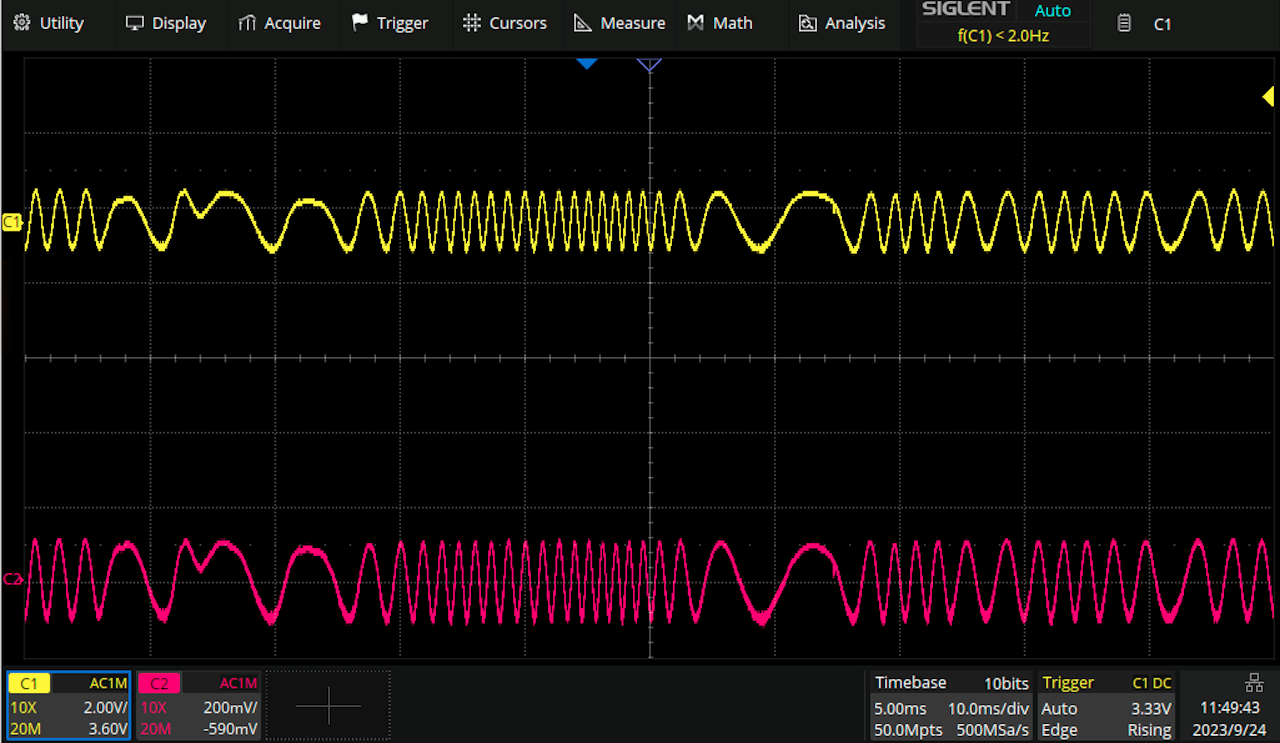

De Defecte TCA240 , de K of D is stuk




Ook nog even gekeken in rolling mode op de scope, start CD en spelen track 1 van uit stop

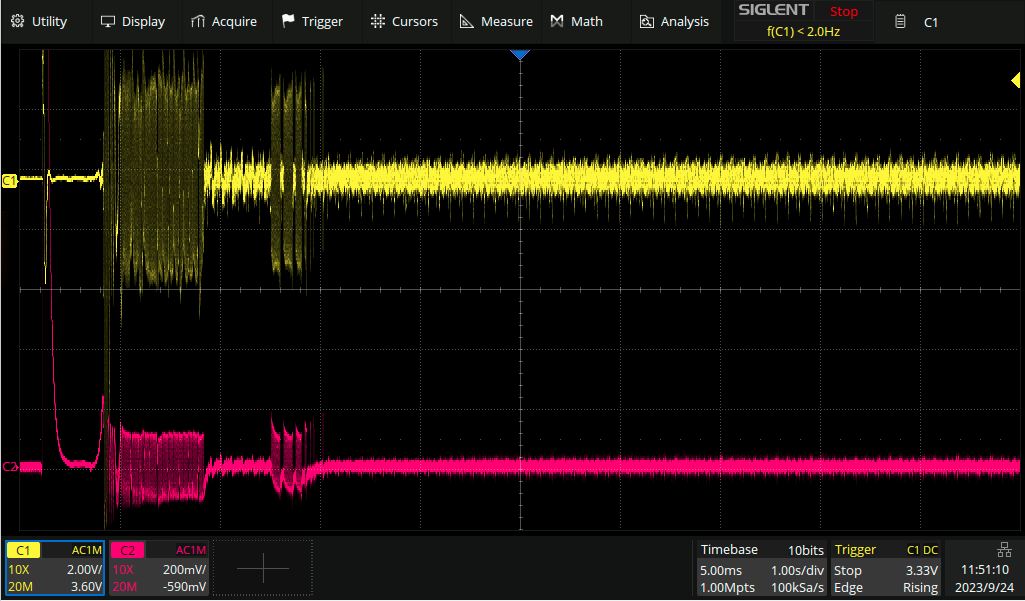

Werkende TCA240

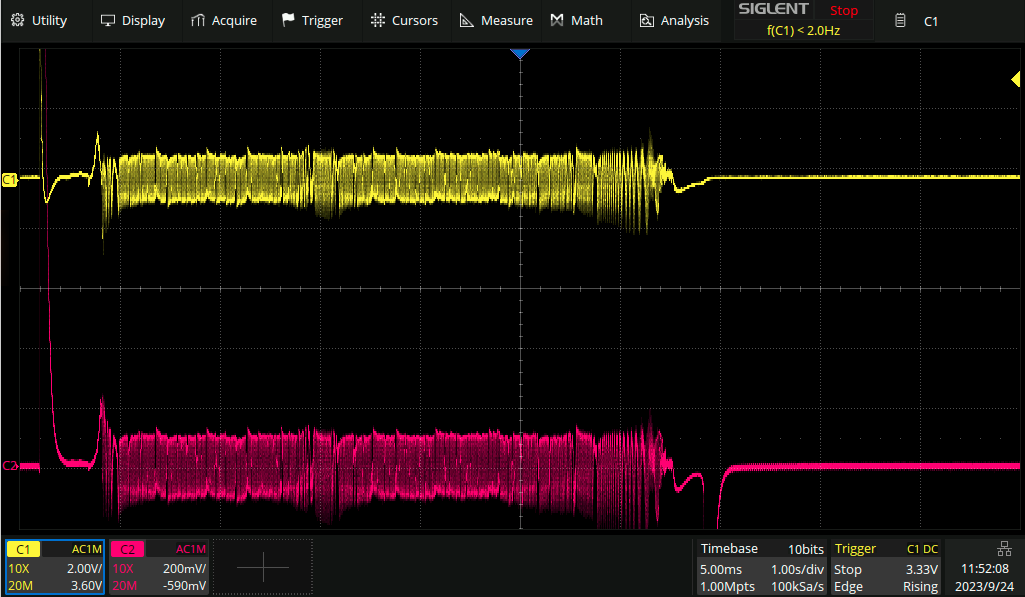

De Defecte TCA240 , geen regelingen
